CELDA FUNCIÓN DE LÍNEA
Las Celdas Ormazabal CGM Cosmos están diseñadas para ofrecer una solución compacta y fiable en sistemas de media tensión con aislamiento integral en gas SF6. Cumplen con los más altos estándares internacionales, garantizando máxima seguridad contra arco interno, mínima necesidad de mantenimiento y óptimo desempeño en aplicaciones industriales, urbanas y energéticas exigentes.
Solicita más información de este producto aquí
Compra Segura
Más de 500 clientes satisfechos
Envío Nacional
Solicítalo y recíbelo desde cualquier parte del país
Productos de Calidad
Todos nuestros productos cuentan con garantía
Especificaciones
Características eléctricas
| Parámetro | IEC | ANSI/IEEE |
|---|---|---|
| Tensión asignada | 12 / 24 kV | 15,5 / 27 kV |
| Frecuencia asignada | 50/60 Hz | |
| Corriente asignada (embarrado y línea) | 400/630 A | 600 A |
| Tensión soportada a frecuencia industrial (1 min) | 28 / 32 kV | 35 / 66 kV |
| Tensión impulso tipo rayo | 75 / 85 kV | 95 / 137,5 kV |
| Clasificación arco interno IAC | AFL[R] hasta 25 kA – 1s | AFL hasta 25 kA – 1s |
Interruptor-seccionador
- Normas: IEC 62271-103 / IEEE C37.74
- Corriente de corta duración: 16/20/25 kA (1 s)
- Valor de pico: 40/52/62,5 kA
- Corte corriente activa: 400/630 A
- Corte bucle cerrado: 400/630 A
- Corte falta a tierra: 300 A
- Magnetización transformador: 21 A
- Endurancia mecánica: 1000 – M1 / 5000 – M2
- Clase: 5-E3 (cierres en cortocircuito)
Seccionador de puesta a tierra
- Normas: IEC 62271-102 / IEEE C37.74
- Corriente de corta duración: hasta 25 kA (1 s)
- Valor de pico: hasta 62,5 kA
- Endurancia mecánica: 1000 – M0
- Clase: 5-E2
Configuración
- Clasificación IAC: AFLR 20 kA 1 s / AFL hasta 25 kA 1 s
- Altura de celda:
- 1740 mm
- 1450 mm (con dispositivo de comprobación de cable)
- 1300 mm
- Cuba de gas – Indicador de presión:
- Manómetro sin contacto
- Manómetro con contactos y compensación de temperatura
- Conexión frontal: Pasatapas de cable
- Extensibilidad:
- A ambos lados
- A izquierda / derecha ciega
- Tipo de conexión lateral:
- Tulipa: derecha / izquierda / ambas
- Pasatapas: derecha / izquierda / ambas
- Mecanismos de maniobra:
- Palancas tipo B
- Motorizado tipo BM
- Enclavamientos adicionales:
- Eléctricos
- Con cerradura
- Candados
- Indicadores:
- Alarma sonora ekor.sas
- Capacitivo de presencia de tensión ekor.vpis
- Capacitivo de presencia / ausencia de tensión ekor.ivds
- ekor.ivds-pd con salida de alta frecuencia
- Conducto de expansión de gases: Conducto posterior

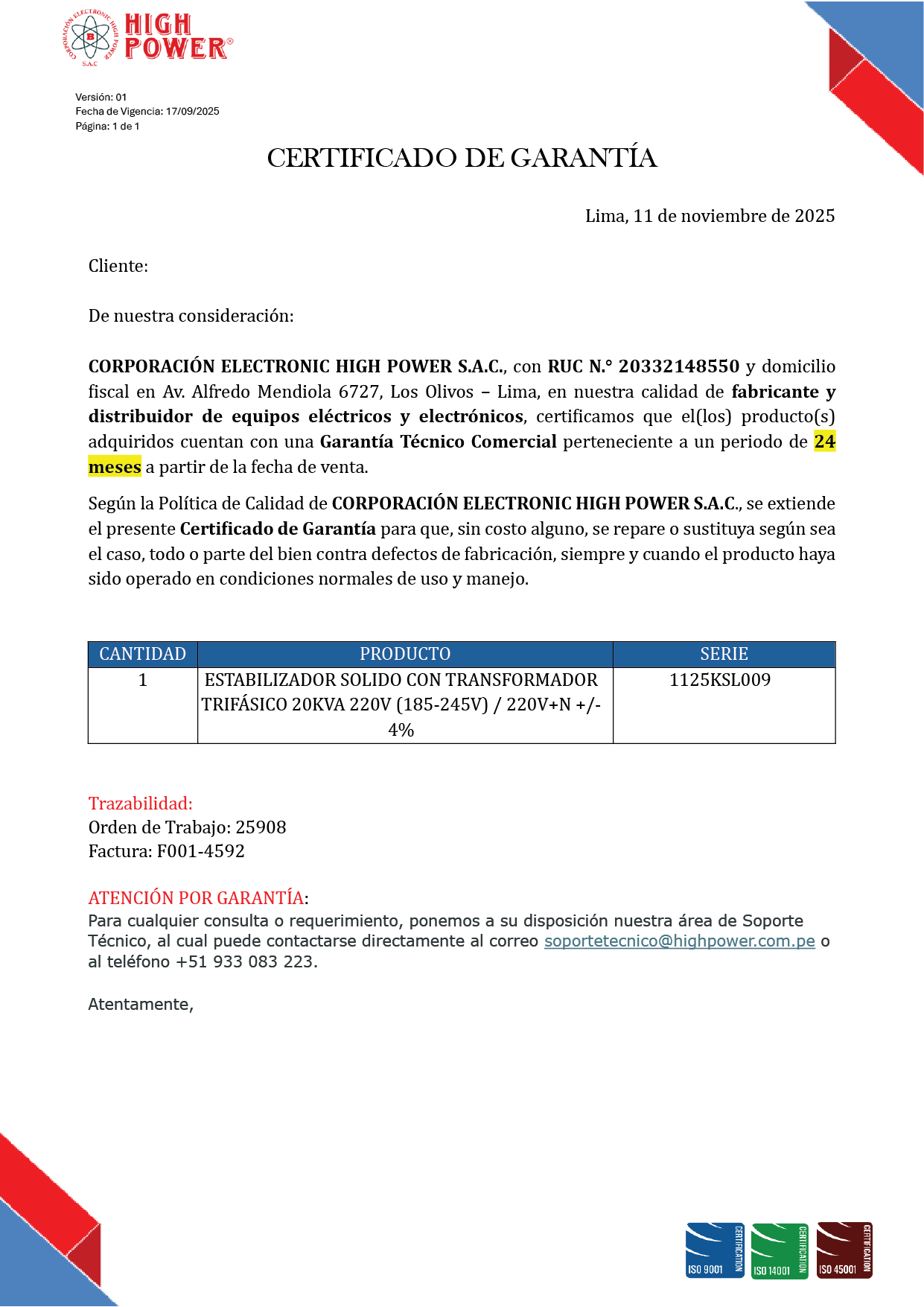

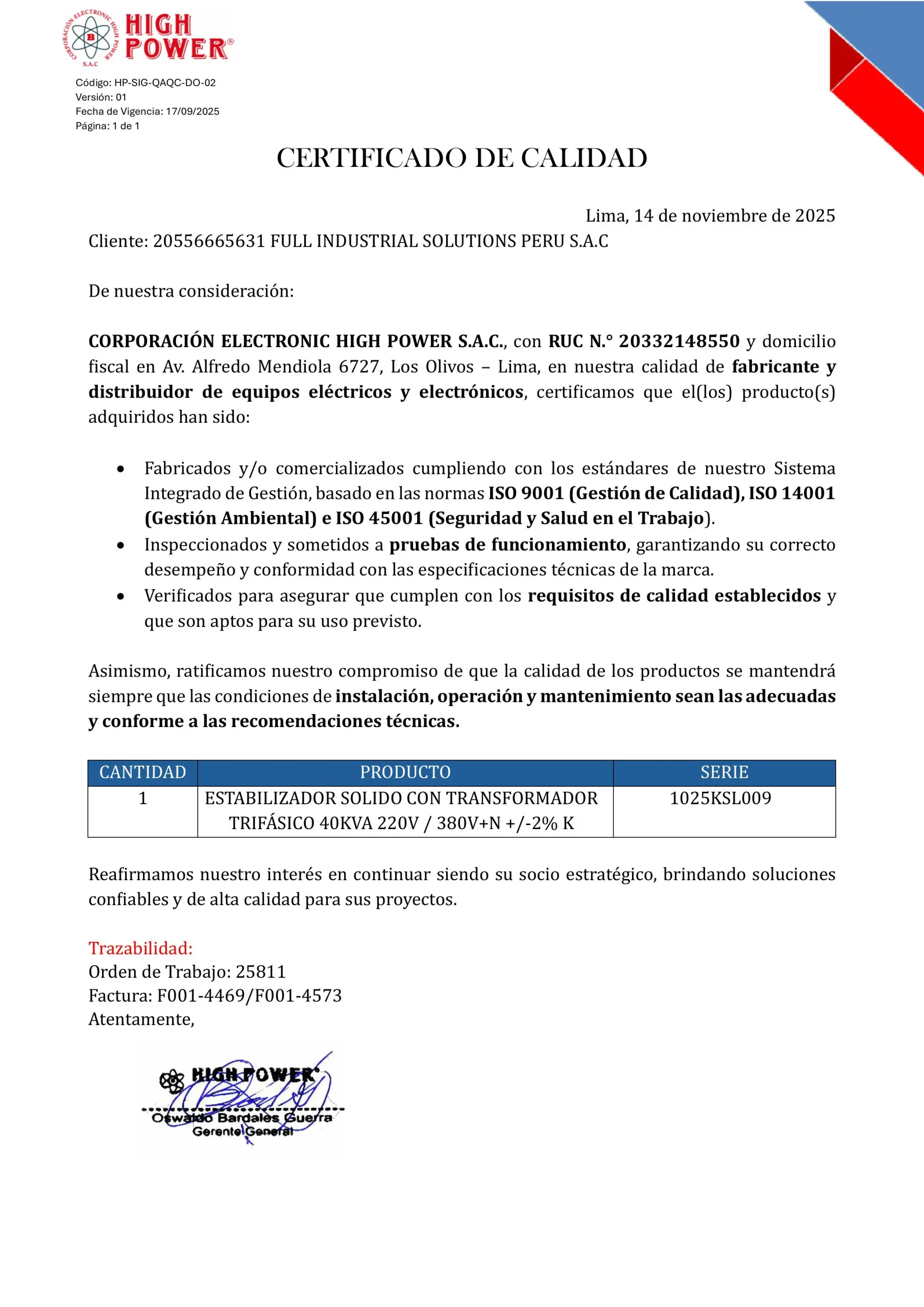

Certificación Formal
Acompañamos cada entrega con certificados oficiales que garantizan conformidad, calidad y cumplimiento normativo.
A continuación, presentamos ejemplos reales de los documentos que emitimos.
Beneficios
Durabilidad
Construcción resistente a condiciones ambientales extremas, con acabado en pintura electrostática RAL 7030.
Adaptabilidad
Modularidad que permite una fácil integración en proyectos nuevos o existentes.
Mayor seguridad
Protección contra arco interno (AFLR 21kA, 1s) que garantiza la integridad del personal y las instalaciones.
Ventajas
Seguridad y confiabilidad
Diseño modular con protección contra arco interno
Cumplimiento de estándares
Certificadas bajo normas internacionales como IEC e ISO, garantizando calidad y durabilidad.
Fácil instalación y mantenimiento
Tecnología de aislamiento en aire y corte en gas SF6 que reduce tiempos y costos operativos.
Adaptabilidad
Soluciones personalizables para diversos sectores y aplicaciones eléctricas.

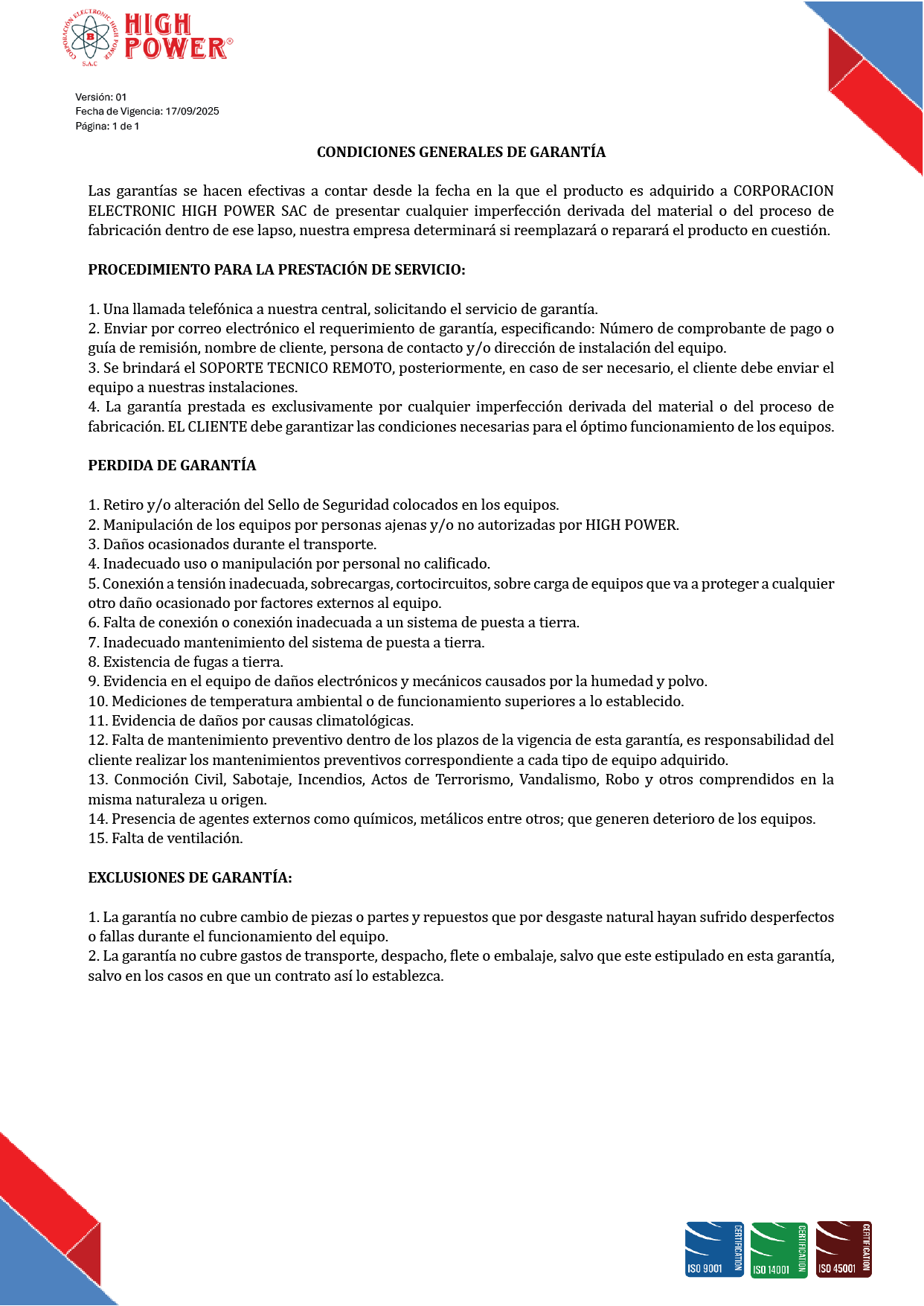

02 años de garantía
Respaldando la calidad y confiabilidad de nuestros productos.
Sectores
REDES
TELECOMUNICACIONES
COMERCIAL
EDUCATIVO
FINANCIERO
SALUD
Certificaciones
ISO 9001 - Sistema de gestión de la calidad
Esta certificación acredita que High Power implementa un sistema de gestión de la calidad que garantiza la satisfacción de nuestros clientes a través del cumplimiento de sus requisitos y expectativas. En otras palabras, significa que en High Power nos preocupamos por ofrecer productos y servicios de la más alta calidad, con procesos eficientes y un enfoque en la mejora continua.
ISO 14001 - Sistema de gestión ambiental
Esta certificación demuestra nuestro compromiso con la protección del medio ambiente a través de la implementación de un sistema de gestión ambiental que minimiza el impacto de nuestras actividades en el entorno. En High Power, somos conscientes de nuestra responsabilidad ambiental y actuamos de manera sostenible para preservar el planeta para las generaciones futuras.
ISO 45001 - Sistema de gestión de la seguridad y salud en el trabajo
Esta certificación acredita que High Power implementa un sistema de gestión de la seguridad y salud en el trabajo que garantiza la protección de la salud y el bienestar de nuestros empleados y colaboradores. En High Power, la seguridad es nuestro valor fundamental y nos comprometemos a crear un ambiente de trabajo seguro y saludable para todos.
Preguntas Frecuentes
¿Qué hace que estas celdas sean seguras?
Cuentan con protección contra arco interno (AFLR 21kA, 1s), materiales de alta calidad, y diseño resistente que minimiza riesgos, incluso en condiciones críticas.
¿En qué aplicaciones se pueden usar estas celdas?
Son ideales para aplicaciones en subestaciones eléctricas, edificaciones residenciales y comerciales, industrias, hospitales, centrales hidroeléctricas, y más.
¿Qué rango de temperaturas soportan?
Operan en un rango de -5°C a +40°C, adaptándose a diversas condiciones ambientales.
